Магистральные фильтры


Серия магистральных фильтров RSP разработана для обеспечения необходимого уровня очистки сжатого воздуха от масла и твёрдые частицы сторонних субстанций. С их помощью, на выходе из пневматической системы можно получить качество сжатого воздуха , отвечающее самым высоким нормам.

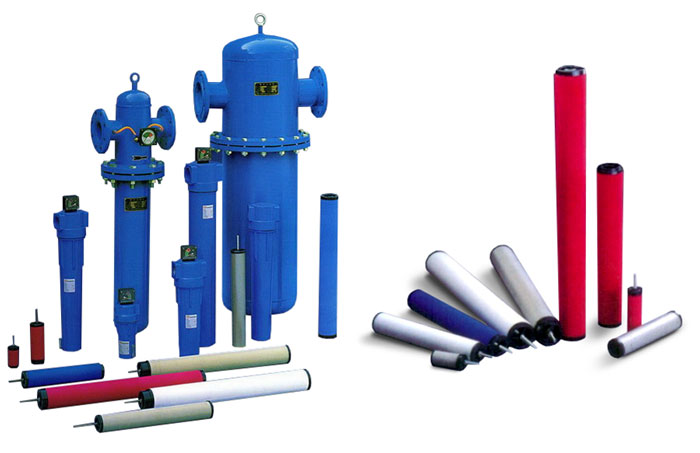

Магистральные фильтры серии RSP

Магистральные фильтры серии RSP

Внутренние рёбра колбы фильтра улучшают сток конденсата. Оптимизированное распределение потока через фильтрующий элемент минимизирует потерю давления и уменьшает эксплуатационные расходы системы. Контур выходной части элемента создаёт плавный переход сжатого воздуха в трубопровод.


Увеличенная эффективная область поверхности фильтрации значительно снижает перепад давления. Материал фильтра так же способствует укреплению аэрозолей жидкости и прилипанию капель к его волокнам, что тоже улучшает отвод загрязнений и конденсата из сжатого воздуха и позволяет использовать данные фильтры в работе пневмоинструментов и пневмосистем различных отраслей.

Технические характеристики типов магистральных фильтров
Тип Применение Материал Степень
очистки,
мкм
Содержание масла,
мг/м3
Макс.
давление,
бар
Макс.
тем-ра,
град. С
Мин.
перепад давления,
бар
Макс.
перепад давления,
бар
Тип Q Поршневые и винтовые компрессоры Многослойное стекловолокно 5 5 16 65 0.20 0.7
Тип P Винтовые компрессоры Многослойное стекловолокно 1 0.5 16 65 0.17 0.7
Тип S Обще-промышленный сжатый воздух Многослойное стекловолокно 0.01 0.01 16 65 0.20 0.7
Тип С Высоко-качественный сжатый воздух Активированный уголь 0.01 0.01 16 65 0.17 0.7
Технические характеристики магистральных фильтров серии RSP
Модель Диаметр присоединения Производи-тельность, м3/мин Макс. давление, бар Масса, кг Размеры, мм Картридж фильтра
RSP 07 G 3/4" 0.7 16 1.1 270 240 90 1x07
RSP 15 G 3/4" 1.5 16 1.1 270 240 90 1x15
RSP 24 G 1 1/2" 2.4 16 2.2 515 310 110 1x24
RSP 35 G 1 1/2" 3.5 16 2.2 515 310 110 1x35
RSP 60 G 1 1/2" 6 16 2.7 515 450 110 1x60
RSP 90 G 2 1/2" 9 16 8 550 510 150 1x90
RSP 120 G 2 1/2" 12 16 16 930 890 150 1x120
RSP 150 G 2 1/2" 15 16 16 930 890 150 1x120
RSP 240 PN 16 D 110 24 12 32 1230 1130 275 2x120
RSP 300 PN 16 D 150 30 12 65 1520 1300 475 2x150
RSP 360 PN 16 D 150 36 12 65 1520 1300 475 3x150
RSP 450 PN 16 D 150 45 12 100 1720 1465 475 3x150
