Главная >>> Компрессорное оборудование Компраг

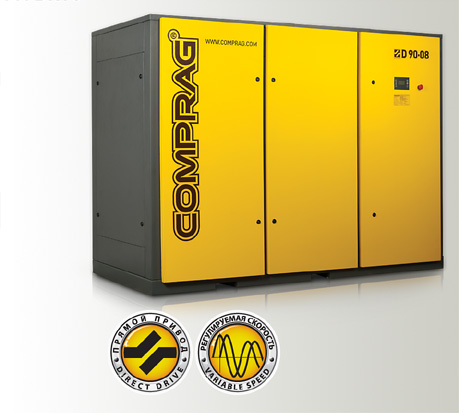

Компрессоры серии Direct Drive производительностью до 22.6 м3/мин


Винтовые маслонаполненные компрессоры серии Direct Drive это высокий уровень эффективности, надёжности и экономичности. Винтовой блок через муфту напрямую один-к-одному соединён с двигателем и передаёт крутящий момент без потерь, что повышает энергоэффективность компрессора по сравнению с компрессором с ременной или редукторной передачей.




Функциональные особенности

  • 1 Прямой привод один-к-одному. Большой размер винтового блока и низкая скорость вращения роторов увеличивает срок службы, уменьшает вибрацию и шумовой фон.

  • 2 Эффективный и тихий центробежный вентилятор охлаждения радиатора. Центробежные вентиляторы создают постоянное давление по всему диаметру воздушного потока. Коэффициент теплообмена при использовании центробежных вентиляторов выше чем при применении осевых вентиляторов.

  • 3 Компоненты компрессора соединены металлической трубной разводкой или гибкими металлорукавами. Этот метод сборки более надёжный и долговечный чем применение резиновых рукавов.

  • 4 Функция непосредственного контроля давления в системе при старте компрессора добавляет надёжности в систему управления.

  • 5 Хороший доступ для сервиса ко всем основным узлам компрессора.

Стоимость электроэнергии за год

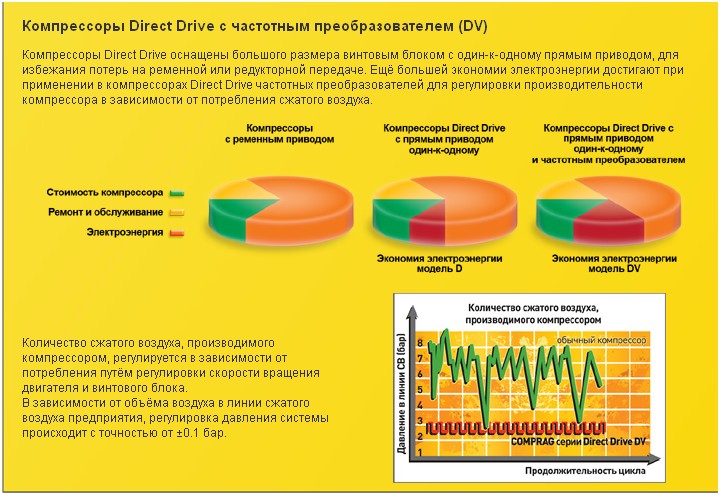

При эксплуатации компрессора мощностью 132 кВт затраты на электроэнергию составят 2.376.000 руб/год*. Компрессоры серии Direct Drive с прямым приводом один-к-одному и частотным преобразователем экономят до 30% от этой суммы.


*Расчётные данные:
Время работы компрессора 6000 час/год. Стоимость электроэнергии 3,00 руб за кВт/час.

Конструкция и технические характеристики

Винтовые маслозаполненные компрессоры Direct Drive производят промышленный сжатый воздух со степенью очистки превосходящей Класс 8 по ГОСТ 17433-80.


Выпускаются в двух исполнениях: стандартная комплектация (D) и комплектация с частотным преобразователем (DV).

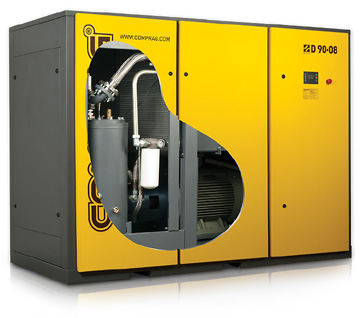

Конструкция компрессора исполнение базовое

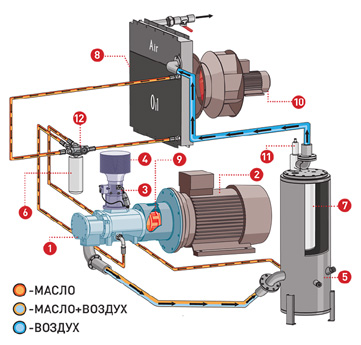

Схема работы компрессора

1. Винтовой блок
2. Электродвигатель привода компрессора
3. Клапан всасывающий
4. Фильтр воздушный
5. Бак-сепаратор
6. Фильтр масляный
7. Фильтр-маслоотделитель (сепаратор)
8. Воздушно-масляный радиатор
9. Муфта
10. Электродвигатель крыльчатки охлаждения воздушно-масляного радиатора
11. Клапан минимального давления
12. Термостат

Новый фильтр из микроволокна

Чистый и сухой воздух всасываемый винтовым блоком компрессора является критическим фактором, влияющим на надёжность и долговечность работы многих компонентов.


В компрессорах серии Direct Drive применяются новая система фильтрации всасываемого воздуха. Воздушный фильтр из микроволокна отделяет 99.7% частиц с диаметром от 0.1 микрона.


Привод один-к-одному через кулачковую муфту

Электродвигатель и винтовой блок соединены между собой кулачковой муфтой и вращаются с одинаковой скоростью 2980 об/мин.


Муфта передаёт крутящий момент двигателя на вал винтового блока без потерь, которые присутствуют в ременной или редукторной передаче.


Замена зубчатого сегмента кулачковой муфты осуществляется посредством сдвига только одной разборной зажимной втулки, без перемещения двигателя или винтового блока.


Центробежный вентилятор

Важное преимущество компрессоров Direct Drive - они оснащены центробежным вентилятором.


Скорость вращения центробежного вентилятора и уровень шума ниже чем у осевых, а создаваемый поток воздуха имеет одинаково высокое давление по всему диаметру, что положительно отражается на процессе теплообмена.


Центробежные вентиляторы могут нагнетать воздух в длинные вентиляционные каналы при использовании тепловой энергии компрессора для обогрева помещений.

Таблица моделей

Артикул Модель Мощность привода (кВт) Макс. рабочее давление (бар) Производительность (м3/мин) Номинальное напряжение (фаз/В/Гц) Шум (дБ) Резьбовое соединение
11100101 D-75-08 75,0 8 12,8 3/380/50 75 2”
11100102 D-75-10 10 11,3
11100105 DV-75-08 8 12,8
11100106 DV-75-10 10 11,3
11100111 D-90-08 90,0 8 15,4 3/380/50 75 2”
11100112 D-90-10 10 13,4
11100115 DV-90-08 8 15,4
11100116 DV-90-10 10 13,4
11100121 D-110-08 110,0 8 18,6 3/380/50 75 2”
11100122 D-110-10 10 16,4
11100125 DV-110-08 8 18,6
11100126 DV-110-10 10 16,4
11100131 D-132-08 132,0 8 22,6 3/380/50 75 2,5”
11100132 D-132-10 10 19,4
11100135 DV-132-08 8 22,6
11100136 DV-132-10 10 19,4
